Kamis, 08 November 2018

Schematic Acer 4732


Schematic Acer 4732

Rabu, 19 September 2018

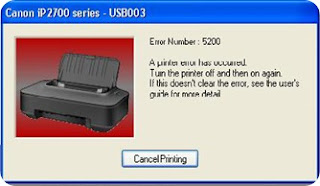

CARA MENGATASI ERROR 5200 CANON IP2770, MP237


Error yang muncul pada saat mau ngeprint memang sangat menyebalkan dan menjengkelkan.. ya.. sering kali kita jumpai error pada printer yang kadan kita sendiri tidak tau maksud dari error tersebut. kita tidak akan membahas keseluruhan error pada printer, tapi kali ini admin akan berbagi Tips CARA MENGATASI ERROR 5200 CANON IP2770, MP237 cara ini cukup mudah dan simple, gak perlu lari dari kenyataan heheh.. mencari teknisi, karena dengan membaca Tips yang admin bagikan agan agan sudah bisa mengatasinya sendiri.
Ok.. tidak usah panjang kali lebar, langsung aja pada inti permasalahan..
Jika anda mengalami hal tersebut silahkan coba kedua cara di bawah ini (pilih salah satu) saya rekomendasikan cara pertama dulu.
  • Printer dalam keadaan mati dan kabel listrik terpasang.
  • Tekan tombol RESUME2 detik kemudian tekan tombol POWER sampai lampu hijau nyala (saat menekan tombol POWER, tombol RESUME jangan dilepas).
  • Kemudian lepas tombol RESUME, tapi jangan lepas tombol POWER.
  • Sambil menekan tombol POWER, tekan tombol RESUME 5 kali. Led akan menyala bergantian orange hijau dengan nyala terakhir orange. (jangan sampai salah atau keliru 4x karena printer akan mati total tapi hanya untuk sementara).
  • lepaskan kedua tombol bersamaan.
  • Led akan blink sebentar kemudian akan nyala hijau, dan komputer akan mendeteksi hardware baru, abaikan saja.
  • Tekan tombol POWER, maka printer akan mati.
  • Tekan lagi tombol POWER maka printer akan nyala dan printer sudah siap digunakan sebagaimana mestinya... hehe.. gampang kan....

CARA KEDUA
  • Hidupkan printer, dan printer akan terlihat normal.
  • jalankan printer buat mencetak dokumen atau print test page pada printer properties, maka error 5200 akan muncul.
  • langsung cabut kabel listriknya tanpa menekan tombol on/off.
  • buka dan geser cartridgenya ketengah secara manual (tekan kait penguncinya warna putih dibelakang head, agar cartridge bisa ditarik ke tengah)
  • cabut semua catridge dan biarkan tutupnya tetap terbuka.
  • Hidupkan printer, head akan bergerak menabrak ke kiri dan kekanan karena tutupya masih terbuka lalu akan berhenti di tengah.
  • pasang kembali cartridge, dan tutup yang benar.
  • printer anda akan kembali normal.

Senin, 19 Maret 2018

CARA MENGATASI KODE EROR P10 PADA CANON MP287 / IP 2770



Biasanya terjadi Pada Canon iP2770 dengan indikator :
1. Ngebling
2. Di Save Mode Tidak Bisa
3. Di Reset dengan Resetter yang versi Lama dan Yang baru pun tidak mempan
4. Printer Cuma diam / tidak ada reaksi / ngemblink Terus..

Dan juga biasa terjadi pada Canon MP 258 / MP287 dengan indikator :
1. Kode Error P10.
2. Di Save Mode Tidak Bisa
3. Di Reset dengan Resetter yang versi Lama dan Yang baru pun tidak mempan
4. Printer cuma bereaksi (geerak) sekali Langsung Error P10
5. Terkadang Printer Juga Cuma diam / tidak ada reaksi

Ga usah bingung gausah di cek semua....
Langsung Ke sasaran KERUSAKAN terdapat pada Maindboarnya..
dan
tidak usah terburu buru ganti MB baru...

karena Komponen maindboarnya ada yang putus / terbakar / rusak.

Langkah-langkah pengecekan...

1. cek fusernya (F) pada MB. (Jumper Adja)
2. Cek R861 (biasanya luka / putus.)(Ganti aja.. Tapi yang Sama)
3. Cek R752 (Sering terbakar)(Ganti Yang Sama)
4. Cek Jalur antara Fuser (F) sampai Ke (IC) dan R168 (Jalur Putus karena terbakar)
5. Masih ada Komponen-komponen yang lain yang sering dan mudah rusak tapi yang sering terjadi kerusakan pada nomer 1 - 4


NB.: Jika Ingin Mengganti Elemen yang saya sebutkan di atas.. Usahakan Elemen nya sama... karen jika beda ukuran.. nanti bisa jadi berubah trobel ke lain tempat..
Efek jika gagal atau salah pasang / tidak cocok Elemennya../:
1. Elmen Ke jalur IC akan putus..
2. IC 101 & IC 102 akan mati.. dan menimbulkan efek error lain seperti P22 / P20 / P06 / E05 / P07 / P00
itu komponen yang sering rusak pada printer printer tersebut.
Jika sudah di ketahui kerusakannya...
Di ganti saja...komponennya.....

Cara Ini Sudah Saya Buktikan
Dan Hasilnya 100% Printer Normal Kembali
Hasilnya sangat memuaskan.......

Jika Berminat kerja sama silahkan Kirim Logic Board / Mobo nya saja ke alamat saya..
perlu di ingat.. untuk persentase keberhasilan  tetap 50% karena itu kerusakan logic board
untuk lama pengerjaan kalo kodisi kerusakan ringan paling 1 hari kerjakan langsung kirim balik... untuk kerusakan berat putus di berbagai jalur max 3 hari pengerjaan apabila ga teratasi saya kembalikan logic boardnya
untuk masalah harga silahkan SMS / Email  saya terlebih dahulu jangan lupa cantumkan nama & alamat / toko... dan di usahakan mobonya jangan di jumper jumper dulu.. biar hasilnya bisa 100% jadi.
ongkos kirim balik di tanggung pengirim.
Jika ada yang ingin bertanya lebih detail......
081335010789

Minggu, 26 November 2017

Kumpulan Schematic Laptop / Notebook



Schematic Laptop
A. ACER

B. ASUS

C. AXIO

D. TOSHIBA

E. SAMSUNG

F. COMPAQ

G. HP

I. DELL

J. ECS

K. FUJITSU

L. LENOVO

M.

Cara Mengatasi Error 6000 canon IP 2700


Cara mengatasi Eror 6000 Canon IP 2700

Dari pada pusing cari kerusakannya dimana coba dulu googling, eh ketemu gan. Berikut reviewnya

Langkah – langkahnya sebagai berikut :
  • Buka cover printer dan pastikan posisi house cartrdidge berada disisi sebelah kanan, kemudian matikan. (Normal).
  • Apabila house cartdridge tidak bisa di gerakkan, matikan printer dan geser secara manual ke posisi sebelah kanan.
  • Pastikan encoder (pita plastik bening) dalam keadaan baik, artinya tidak ada bercak tinta yang menempel. Kalau ada bercak tinta, bersihkan dengan menggunakan tissue halus, kalau anda memiliki cleaner, silahkan pakai sedikit cleaner untuk membersihkannya. Kalau terpaksa, bisa pakai air agar permukaan tissue yang basah bisa digunakan untuk membersihkan bercak tinta.

  • Cek roll penarik kertas, ada dibagian kiri depan printer. Apabila bisa diputar kebawah dengan normal, maka berarti tidak ada masalah pada roll sensor penarik kertas.
  • Kemudian, coba putar keatas… kalau keras, berarti disitulah masalahnya.
  • Anda bisa membuka dulu penutup printer bagian atas untuk memudahkan proses selanjutnya. Tapi kalaupun tidak mau repot bongkar-bongkar, anda bisa selipkan jari kebagian roll tersebut kemudian putar keatas atau searah jarum jam.

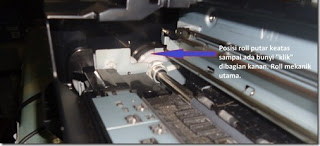

  • Pastikan sampai ada bunyi “klik” di roll utama bagian kanan belakang.
  • Nyalakan kembali printer anda. Amati, apakah sudah berhasil atau belum, house cartdridge bisa bergerak normal atau tidak.
  • Kalau belum, maka anda harus cek secara manual mekanik utama (entah lupa nama resminya) yang ada dibagian belakang sebelah kanan.
  • Putar berlahan roll geer yang paling besar keatas sampai ada tanda bunyi “klik”
  • Silahkan nyalakan kembali printer anda, dan amati perubahannya.

Berhasil atau Tidak. Silahkan mencoba.


Jika cara diatas tidak berhasil, maka silahkan coba cara berikut ini :


  1. Salah Satu dari Sensor tersebut Kotor (Sensor kertas atau sensor Mekanik), (Coba dibersihkan)
  2. Sensor terhalangi oleh Benda Asing, Coba dicek dengan seksama...
  3. Cek Kabel Sensor yang Menuju ke Papan Sircuit, Kemungkinan terbalik terpasang (Khusus bagi Printer setelah dibongkar langsung muncul error 6000), berikut gambar sensor ASF
  4. Coba ganti Sensor ASF, Kemungkinan Rusak (Coba satu persatu bisa jadi salah satu atau kedua sensor tersebut rusak.
  5. Cek Roll Penarik Kertas Kemungkinan Tidak berfungsi Normal
    1. Ganti Papan Sircuit (Ini merupakan jalan terakhir setelah semua cara diatas gagal

    Selasa, 24 Mei 2016

    Schematik Acer 4732Z gratiss





    Buat para teknisi laptop monggo....
    Schematic ACER 4732Z
    silahkan Download disini


    Kamis, 19 Februari 2015

    Cara Reseter Canon MG2570 Error 5B00


    Cara Reseter Canon MG2570 Error 5B00 Canon MG2570 adalah varian printer baru dari Canon, dimana printer MG2570 ini tidak berbeda dengan seri sebelumnya, yaitu tetap harus minta di reset apabila ic counternya full. Printer ini memang bukan didesain untuk kantor, tapi untuk rumahan. Kalau digunakan untuk kantor, maka akan sering sekali anda mereset ulang agar printer bisa digunakan, karena pemakaian yg sangat padat di kantor.


    Sayangnya untuk MG2570, sampai dengan saat ini , belum juga beredar Software Resetternya sebagaimana seri sebelumnya. Resetter V3400 tidak mampu untuk mereset MG2570 error 5B00. Sekali lagi Resetter V3400 tidak bisa untuk mereset MG2570 error 5B00.

    Berikut ini cara untuk mengatasi error 5B00 MG2570 :
    1. Ambil board printernya
    2. Ganti IC508 yang ada di bagian belakang Board MG2570 yg error 5B00, dengan IC yg baru atau dari kanibalan printer yg sama persis.






    IC 508wp ini adalah ic counter, yg fungsinya untuk menghitung berapa kali cetak printer MG2570 ini. Kalau hitungannya sudah full, maka harus di reset ke nol lagi. Sebenarnya tidak perlu mengganti ic 508WP ini kalau anda punya Resetter nya, atau anda punya alat untuk memrogram ic counter 508wp ini sehingga bisa terisi data nol lagi. Berhubung 2 Cara ini masih belum ada, maka cara yg paling bisa diandalkan saat ini adalah dengan mengganti IC 508WP ini, yaitu IC Counternya.

    3. Lepas Pasang IC 508WP ini, dengan menggunakan Solder Uap / Blower.
    4. Selesai, Pasang Board, rakit printer, siap dicoba.

    Demikian cara Reseter Canon MG2570 yang error 5B00.

    Rabu, 11 Februari 2015

    CARA MEMPERBAIKI LCD / LED LAPTOP BY SANG GANAS


    Beberapa Pertanyaan seputar Kerusakan layar LCD dan Inverter :
    -          Notebook saya Toshiba portage A100, saya mengalami ganguan pada layar LCD, pada layar LCD terdapat warna agak gelap melintang horisontal dari atas kebawah tapi tidak semua, cuma lebar 5 cm ditengah LCD. Bisa tolong dianalisa kerusakannya?.
    -          Laptop saya blank, tidak ada pencahayaan sama sekali bisa berjalan normal cuma lcd gelap,. katanya backlight nya rusak,. bagaimana cara mengganti/memperbaikinya,.
    -          LCD Laptop saya berkedip atau bergaris.  Apakah kerusakan terjadi pada LCD???


    Pengenalan  Umum Inverter

    Definisi Inverter secara umum adalah sebuah alat yang mengubah listrik arus searah (DC) ke alternating current (AC)  yang dihasilkan  tegangan dan frekuensi dengan menggunakan transformator yang tepat, switching, dan kontrol sirkuit. Sedangkan inverter LCD laptop adalah sebuah papan sirkuit kecil  (biasanya sebesar pena). Tanpa inverter, cahaya layar LCD  akan terlalu lemah. Dengan mengendalikan output dari inverter, laptop dapat menyesuaikan kecerahan dari layar. Beberapa jenis laptop inverter dapat melakukan ini secara otomatis dengan menggunakan sensor kecil untuk mendeteksi seberapa terang ruangan, dan menyesuaikan output yang sesuai.
    Seperti halnya komponen elektronik, kesalahan dapat terjadi dalam laptop inverter, terutama setelah bertahun-tahun digunakan. Gejala umum termasuk layar berkedip-kedip on dan off, layar tampak terlalu lemah untuk membaca, dan bahkan kadang-kadang samar. Perlu dicatat bahwa ada kemungkinan penyebab lain untuk semua gejala ini, yang terbaik laptop didiagnosis oleh teknisi profesional. Jika ditemukan rusak, laptop inverter biasanya bisa diganti.
    Setiap model laptop akan memiliki desain inverter tertentu. Mengganti inverter rusak  relatif cepat dan murah, dan biasanya lebih efektif daripada diperbaiki. Proses penggantian hanya melibatkan mengeluarkan layar panel, mencabut inverter tua, dan menggantikannya dengan yang baru. Tetapi persolannya adalah desain / model inverter untuk setiap model dan tipe berbeda-beda, terutama untuk socket penghubung dengan vga card fleksibel.
    Hampir semua laptop inverter memiliki built-in GFCI perlindungan (perlindungan kesalahan tanah), yang merupakan karakteristik yang segera mematikan inverter jika lembab atau basah. Perangkat kemudian mengatur ulang kondisi dan berubah dengan sendirinya kembali jika kesulitan telah diselesaikan. The GFCI perlindungan konsumen menghindari dari sengatan listrik dan kemungkinan resiko kebakaran.

    Bagaimana Sebuah Kerja Inverter Dalam Laptop ?
    Inverter adalah papan sirkuit listrik yang mengkonversi arus searah DC --- --- ke --- AC alternating current. Mereka biasanya ditempatkan di belakang layar LCD di laptop. sirkuit ini memberi energi pada sistem pencahayaan di layar laptop. Ada 3 komponen di layar laptop: layar LCD, bola lampu dan inverter. inverter menyediakan bola lampu dengan daya yang menyala dan meningkatkan warna pada layar LCD. Fungsi lain dari inverter adalah untuk menyimpan arus listrik untuk membuat laptop portabel. inverter ini menggunakan tenaga listrik yang disimpan dalam baterai dan memungkinkan pengguna untuk menggunakan laptop bahkan ketika tidak terhubung ke stopkontak listrik atau sumber listrik langsung.
    Metode
    Inverter mengubah arus listrik langsung dari searah ke arus bolak-balik. Arus langsung dalam kasus laptop adalah arus disimpan dan disuplai oleh baterai ke dalam osilasi daya atau arus bolak. Hal ini dilakukan oleh osilator ditempatkan dalam sebuah sirkuit listrik. Osilator drive transistor untuk membuat gelombang persegi. Gelombang listrik persegi dimasukkan melalui trafo untuk menghasilkan output yang menyala lampu untuk meningkatkan gambar dan warna pada layar laptop.
    Fungsi
    Inverter di laptop adalah inverter statis. Ini bukan inverter bergerak dan tidak memiliki bagian yang bergerak. Layar LCD laptop tergantung pada efisiensi inverter. inverter ini memberikan output daya bagi pengguna akhir untuk melakukan penyesuaian dan memodifikasi warna pada layar. Mengkonversi daya dari baterai, dan ini membantu membuat laptop perangkat portabel. Tanpa inverter, laptop akan menjadi besar dan tidak mungkin untuk dibawa. inverter memastikan bahwa pengguna akhir memiliki visibilitas yang lebih baik di layar dan bahwa konsumsi energi rendah.
    Keuntungan
    Mengisi ulang baterai pada laptop mudah, dan baterai yang terisi penuh berlangsung lama karena inverter. Baterai dapat diisi dengan daya DC ketika pengguna akhir yang bergerak. Laptop dapat diisi ulang di mobil dan di pesawat. Inverter mengubah daya DC 12-volt baterai ke listrik AC 115-volt dan dapat dengan mudah dibebankan dengan cara menghubungkannya ke sumber kekuatan mobil atau pesawat. Inverter memiliki timer shutdown yang melindungi laptop dari tegangan rendah atau kerusakan listrik tegangan tinggi dan kerusakan yang disebabkan oleh perubahan suhu. Inverter melindungi laptop dari kondisi lembab dan basah. Inverter ini menyediakan pasokan listrik yang konsisten, dan output baik untuk hampir dua jam penggunaan.
    Pentingnya
    Inverter laptop adalah bagian paling penting dari sebuah laptop. Layar LCD membutuhkan inverter untuk meningkatkan visibilitas. Foto dan gambar ditempatkan di layar dengan aksi inverter. Ini memiliki kapasitas untuk memasok tenaga listrik ke layar dari berbagai ukuran. Thinner laptop dengan layar lebih besar yang tersedia karena ini kapasitas fleksibel inverter.
    LCD laptop diterangi oleh satu atau dua lampu neon tipis yang membutuhkan tegangan yang lebih tinggi dari pada komponen komputer lainnya. Inverter biasanya ditempatkan dekat dengan lampu, untuk menjaga kekuatan kabel yang pendek. Selain menggunakan inverter beberapa laptop menggunakan dioda untuk memancarkan cahaya putih (LED). Laptop ini tidak memerlukan inverter sama sekali, karena LED dapat mengangkat cahaya LCD.



    Mengenal Gejala Kerusakan Inverter

    Tanda-tanda inferter rusak:
    1. Biasanya lcd menjadi redup alias buram / tampilan gbr agak gelap
    2. Kalau laptop kondisi hidup lcd digerakkan buka tutup gambar agak goyang / berubah.
    3. Adanya panas yg tidak normal pada bagian inferter (dibawah Lcd Tertutup list casingnya)

    Untuk memastikan bahwa inferter  yg rusak bisa dilakukan langkah-langkah :
    1.       Sambungkan Laptop dengan monitor CRT / LCD biasa.
    -       Jika gambar bisa tampil normal ke layar monitor, berarti kemungkinan inverternya saja yang rusak bukan pada LCD.
    -     Apabila tampilan di layar monitor gambar pecah2 atau ikut goyang berarti vga onboardnya yg bermasalah. Jadi jangan terjebak untuk segera mengganti LCD.
    -        Untuk memastikan adalah dengan mencoba membuka cover depan LCD, lepaskan kabel inferter lalu pasang kembali. Masih error nggak ?
    2.      Cek Inverter
    Untuk mengecek inverter secara manual biasanya dilakukan dengan cara memasang inverter kita pada laptop lain yang sama atau menggunakan inverter yang sama, contoh memasang inverter acer 4730 ke 4710 atau 4715
    3.       Cek Flexyble Cable "cable yang menghubungkan LCD dengan inverter dan Mainboard pada laptop"
    Cek Kerusakan LCD pada laptop biasanya dilakukan dengan 3 cara diatas, jika langkah pertama tidak ada masalah biasanya kerusakan terjadi pada Inverter dan Flexyble Cable dan, Jika ketiga langkah diatas LCD Laptop masih blank kemungkinan kerusakan pada mainboard anda..Jika anda tidak bisa melakukan ketiga langkah diatas silahkan menuju service Center terdekat anda

    Permasalahan LCD LAPTOP dan Inverter Nya ????
    Permasalahan LCD pada Laptop sangatlah signifikan,selain konstruksi LCD yang terintegrasi dalam tabung liquite yang dirancang sangat tipis dan rentan,LCD component sircuit(PCB) juga dibuat dari bahan yang sangat tipis dan rentan.....sehingga peluang untuk memperbaiki/service sangatlah kecil...
    Ada beberapa kerusakan pada Lcd yang disebabkan bukan oleh Lcd itu sendiri,tetapi disebabkan oleh koneksi pendukung,power,cable,conector,Lcd back light,Lcd inverter atau induksi maupun gismo yang terjadi pada componen ataupun cable Lcd....
    Berdasarkan study kasus yang sering terjadi,ada beberapa langkah analisa kerusakan Lcd yang dapat anda lakukan sendiri sebelum memutuskan untuk mengganti Lcd Laptop anda.....
    1.       Layar blank putih (sering terjadi pada Acer 3680series,4520series,2920series)
    Gejala ini tampaknya memang seperti gejala Lcd yang bocor. Tetapi juga dapat terjadi akibat induksi maupun gismo yang terjadi pada conector Lcd.
    Penanganannya :
    ·         Buka frame Lcd (biasanya 4baut utama dan 2 baut camera) lepaslah perlahan, perhatikan klip fram yang ada disekeliling frame..
    ·         Sebaiknya pada saat membuk frame di cungkil menggunakan kuku(tidak menggunakan benda tajam dan keras)...buka baut sasis lcd ...biasanya 3 di sisi kanan dan 3 di sisi kiri.
    ·         Lepaskan conector cable camera.keluarkan Lcd dari sasis dengan merebahkannya tertelungkup pada laptop keyboard. Diberi alaslah keyboard dengan kain/kertas untuk menghindari goresan pada layar..kemudian lepaskan seltip pengunci cable conector pada bagian belkang LCD. Cabut conector perlahan,kemudian pasang kembali (pelepasan dan pemasangan conector dapat membuang indiksi atau gismo pada terminal cable conector)...hidupkan laptop
    jika tahapan tersebut diatas tidak berhasil cobalah tahapan tersebut pada conector LCD cable yang terdapat pada motherboard dengan cara membuka cover pada bagian atas keyboard
    khusus untuk merk axioo terutama m54 series...kerusakan pada camera dapat berpengaruh pada Lcd karena interface yang digunakan untuk power camera diambil dari pembagian power dari lcd pada motherboard..
    2.       LCD blur/permanen ataupun apabila flip/laptop bergerak Lcd blur/tampilan pecah2
    Gejala tersebut diatas sering terjadi pada Axioo M54 series..ini bukanlah kesalahan pada Lcd tetapi terjadinya pemuaian jalur pada conector lcd yang terdapat di motherboard atau pada IC swiching Lcd size setting(perhatikan ada swich controll pengaturan ukuran lcd di sebelah kiri atas dibawah keyboard)
    Penanganan : Memberi bantuan koneksi pada jalur yg rusak(cable jumper) atau mengganti ic swiching untuk pengaturan Lcd size controler.
    3.       LCD goyang apabila flip/cover bergerak
    Gejala ini dapat disebabkan terjadinya kelonggaran pada kabel,conector ataupun adanya cable yang terjepit(biasanya pada engsel). Pergeseran engsel pada kabel yang tidak duduk pada jalurnya dapat mempergenting cable, sehingga ketika flip/engsel bergerak.. perenggangan/pengencangan terjadi pada cable..atau slot conector sudah longgar/aus diakibatkan perengangan/pengencngan kable tadi.
    Penanganan : melakukan penggantian cable,conector atau tetap memnggunakan kable yang lama tapi cukup dengan meriposisi cable pada jalur yang sudah tersedia,menghindarkan cable terjepit pada casing pada saat penguncian baut casing.
    4.       Back light mati (gelap..sementara bios/window membayang)
    Gejala ini disebabkan Back light /neon Lcd tidak menyala.Bisa diakibatkan Lcd neon yang putus,terputusnya koneksi power,inverter tidak berfungsi atau power support untuk inverter tidak memadai....
    Pertama-tama lakukan analisa power support untuk inverter dengan menggunakan multitester,aturlah settingan dc power pada multitester untuk 10v..jadikan apa saja elemen besi pada sasis laptop untuk ground.letakkan kabel penguji(hitam)..kemudian kabel penguji power(merah)pada terminal conector inverter..jika anda menemukan tegangan lanjutkan pengujian inverter dengan menguji tegangan yang sudah di step upoleh inverter pada conector neon lcd.jika tidak permasalahan datang dari motherboard support power untuk inverter(cek fius f1/ic swiching atau spliter power)note:autorized technician only..jika anda menemukan tegangan..sudah pasti Lcd neon yang bermasalah,jika tidak anda perlu mengganti inverter(berfungsi sebagai balast/steo up power untuk back light)

    berbagai sumber dari agan agan master dunia google,,,dan nyata...maaf saya copy buat referensi....dan memaksimalkan manfaat pemikiran agan ...agan ....

    Selasa, 01 Juli 2014

    Bagian bagian kerusakan pada hardisk


    Kerusakan Pada Harddisk Jika membongkar isi harddisk, kita akan menemui beberapa piringan tebal dan kokoh yang berwarna perak. Berbeda dengan disket, harddisk mempunyai banyak piringan sehingga kapasitasnya lebih besar. Akses kerja harddisk juga lebih cepat jika dibandingkan dengan disket.

    Bagian - Bagian Hardisk

    -Platter
    Bagian ini berbentuk piringan yang dilapisi dengan bahan magnetik sehingga mampu menyimpan data. Piringan tersebut disusun menjadi satu dan seakan-akan bertumpuk dan diletakkandi dalam suatu tempat tertutup, hampa dan bebas debu.
    Secara logika, setiap permukaan platter akan menjadi beberapa lingkaran yang disebut track. Gabungan beberapa track yang berada pada posisi yang sama disebut cylinder. Setiap track dibagi lagi menjadi sector. Beberapa sector yang dihubungkan disebut dengan cluster.
    Daerah pada disk bisa dibagi menjadi dua, yaitu daerah sistem (system area) dan daerah data (data area). Pada saat harddisk diformat, DOS hanya melakukannya pada sebagian daerah disk (track) yang posisinya paling luar. Daerah inilah yang disebut daerah sistem. Sisa daerah yang tidak digunakan oleh sistem adalah daerah data.

    -Read Write Head
    Alat ini bertugas membaca atau menulis data dari atau ke piringan harddisk. Head ini terdiri dari head atas dan head bawah.

    -Access Arm
    Access arm adalah sebuah tungkai yang berfungsi untuk memegang head. Tungkai ini menggerakkan head ke seluruh permukaan piringan harddisk.

    -Silinder
    Silinder adalah as yang berfungsi untuk memegang platter agar dapat bergerak pada porosnya. Silinder ini berbeda dengan istilah cylinder pada platter yang merupakan gabungan dari beberapa track.

    -Magnet
    Di dalam harddisk, magnet terdiri dari magnet alam (magnet permanen) dan magnet buatan (terjadi karena adanya arus listrik). Magnet berfungsi untuk mengatur kecepatan gerak head pada waktu membaca data.

    -Head Controller
    Head controller adalah sirkuit elektronik yang berguna sebagai pengontrol dan pengendali head agar menulis dan membaca data (informasi).

    -Board (PCB harddisk)
    Board adalah suatu modul yang berfungsi untuk mengatur atau mengontrol kinerja harddisk.

    -Drive Motor
    Drive motor berguna untuk menggerakkan piringan harddisk pada porosnya. Motor inilah yang menentukan kecepatan perputaran piringan harddisk.

    ***Penyebab Kerusakan pada Harddisk

    -Suhu Harddisk terlalu Panas
    Faktor suhu sangat berpengaruh pada kelangsungan fungsi harddisk. Jika panasnya terlalu tinggi, pembacaan data pada harddisk akan kacau. Dalam jangka waktu yang lama, usia harddisk akan menjadi pendek. Oleh karena itu, sirkulasi udara di dalam CPU harus selalu dijaga. Jangan menutup lubang udara yang terletak pada casing CPU.

    -Guncangan
    Guncangan keras pada CPU akan menyebabkan kerusakan harddisk secara fisik. Pada saat bekerja, head harddisk mengambang di atas permukaan piringan. Guncangan atau benturan akan menyebabkan head harddisk menyentuh bagian-bagian magnetik disk. Padahal, disk tersebut berputar sangat cepat. Akibatnya, jalur pada daerah rawan, sperti FAT atau direktori akan rusak.

    -Kerusakan Komponen
    Kekuatan komponen-komponen pada harddisk sangat tergantung pada kualitas pabrikan dan cara penggunaannya.
    Pemakaian yang terus menerus akan menyebabkan panas yang berlebihan sehingga komponen-komponen harddisk akan cepat rusak.
    Penggunaan yang serampangan juga akan memperpendek umur komponen ini. Misalnya, pada saat memakai harddisk kita tidak melakukan prosedur parkir sebelum mematikan komputer, sehingga posisi head dapat berada di sembarang posisi. Jika head berhenti dan menyentuh permukaan disk tempat data atau sistem disimpan, bisa dipastikan lapisan magnet penyimpan data tersebut akan rusak.

    ***Gejala Kerusakan pada Harddisk

    -Kesulitan Membaca Data
    Kerusakan ini ditandai dengan pembacaan data oleh head pada daerah tertentu yang berulang-ulang (retry). Pembacaan data ini tidak akan berhenti sebelum berhasil. Proses bergeraknya head pada saat kesulitan membaca sama seperti ketika membaca bad sector, tetapi pada kasus ini, head akhirnya berhasil membaca data. Kesulitan membaca data ini bisa menjadi tanda-tanda akan terjadinya bad sector.

    -Bisa Diformat tetapi Tidak Dapat Dibaca
    Harddisk bisa diformat dan melaporkan keberadaan bad sector. Namun ketika mambaca data, head akan kesulitan melakukannya.

    -Tidak Ada Respon
    Beberapa perintah membaca atau menulis yang diberikan, tidak direspon oleh harddisk. Kondisi seperti ini disebut hang.

    -Terjadi Bad Sector
    Bad sector pada harddisk adalah sector yang sudah tidak dapat digunakan untuk menyimpan data. Hal ini tentu sangat merugikan bagi kita. Ada dua macam bad sector, yaitu bad sector yang bersifat sementara dan bad sector yang bersifat permanen.
    Bad sector sementara sebenarnya hanya bersifat software dan secara spesifik platter tidak rusak.
    Sedangkan pada bad sector permanen memang ada sector yang rusak secara spesifik.

    -Tidak Ada suara Mendenging
    Motor penggerak tidak bekerja dengan baik, kadang-kadang tidak dapat start atau berhenti setelah beberapa saat.

    -Platter Rusak
    Kerusakan pada platter harddisk bisa disebabkan oleh goresan head.

    -Komponen Elektronik Ada Yang Rusak
    Head Rusak
    Kerusakan pada head dapat menyebabkan harddisk tidak dapat di akses sama sekali, biasanya head tidak dapat bergerak karena tertahan piringan.

    Seandainya hasil statistik dari perintah format menyebutkan ada bad sector, kita tidak perlu bingung karena hal tersebut sudah biasa terjadi. Bad sector yang disebabkan oleh software dapat dihilangkan dengan format ulang dari tahap paling rendah, yaitu low level formatting.
    Oleh karena itu, jika harddisk memiliki bad sector yang ditunjukkan oleh error map, catat jumlah bad sector tersebut. Jika jumlah ini bertambah, berarti ada kesalahan lain yang disebabkan oleh software yang digunakan. Untuk mengatasinya, lakukan format ulang.

    ***Hal yang perlu dilakukan untuk menghindari kerusakan pada harddisk:

    -Jangan menggerakkan harddisk ketika komputer sedang hidup.

    -Jangan mematikan komputer ketika harddisk sedang membaca.

    -Jika harddisk akan dibawa, gunakan bantalan harddisk.

    -Jangan memegang platter tanpa alat bantu, menggaruk-garukkan head pada saat harddisk mati (tidak ada arus), dan mendekatkan harddisk pada magnet.

    Selasa, 01 April 2014

    Arti bunyi beep pada komputer (PC)




    Arti bunyi beep pada komputer (PC)


    Arti Bunyi Beep Pada Komputer. Sadar atau tidak saat kita menyalakan komputer pasti terdengar bunyi atau suara beep. Sebenarnya banyak sekali bunyi beep yang bisa dihasilkan komputer. Akan tetapi arti bunyi beep bisa berbeda-beda. Berikut ini adalah beberapa bunyi beep beserta artinya.

    Selain bunyi “beeb” beberapa komputer dengan bios tertentu ada yang bersuara “tit tit tit”. Nah dengan mengetahui arti bunyi beep pada komputer, maka kita dengan cepat akan tahu kerusakan komputer kita ada di bagian mana. Nah dengan demikian kita akan lebih mudah dalam memperbaikinya.

    Arti Bunyi Beep Pada Ami Bios

    • Beep 1x   Memory refresh failure Bad memory
    • Beep 2x   Memory parity error Bad memory
    • Beep 3x   Base 64K mem failure Bad memory
    • Beep 4x   Timer not operational Bad motherboard
    • Beep 5x   Processor error Bad processor
    • Beep 6x    8042 Gate A20 failure Bad CPU or Motherboard
    • Beep 7x   Processor exception Bad processor
    • Beep 8x   Video memory error Bad video card or memory
    • Beep 9x    ROM checksum error Bad BIOS
    • Beep 10x CMOS checksum error Bad motherboard
    • Beep 11x  Cache memory bad Bad CPU or motherboard

    Arti Bunyi Beep Pada Award-BIOS

    • Beep 1x panjang terus menerus : RAM tidak terpasang dengan benar atau rusak
    • Beep 1x panjang, 1x pendek : Terdapat masalah pada Motherboard
    • Beep 1x panjang, 2x pendek : VGA rusak atau tidak terpasang dengan tepat
    • Beep 1x panjang, 9x pendek : Terdapat masalah pada bios
    • Beep pendek Tak terputus : Ada masalah dengan power.

    Arti Beep Pada Phoenix-BIOS

    • Beep 1x-1x-4x : BIOS mengalami kerusakan.
    • Beep 1x-2x-1x : Terjadi kerusakan pada motherboard.
    • Beep 1x-3x-1x : Terjadi kerusakan pada RAM atau tidak terpasang dengan benar.
    • Beep 3x-1x-1x : Motherboard rusak atau error
    • Beep 3x-3x-4x : VGA card rusak atau tidak terpasang dengan benar.
    Jika arti bunyi beep mengindikasikan adanya masalah pada RAM atau VGA card ada baiknya untuk mencopotnya terlebih dahulu. Kemudian bersihkan RAM dan VGA anda menggunakan penghapus, biasanya setelah hal ini dilakukan PC anda akan kembali normal.
    Jika arti bunyi beep mengindikasikan adanya karusakan pada perangkat lain, komputernya dicoba bongkar sendiri dulu aja, lalu bersihkan dan rakit kembali. Jika masih gagal bongkar lagi pasang lagi, kalo udah nyerah baru deh dibawa ke tukang servis komputer. Itulah artikel arti bunyi beep atau arti suara tit pada komputer.
